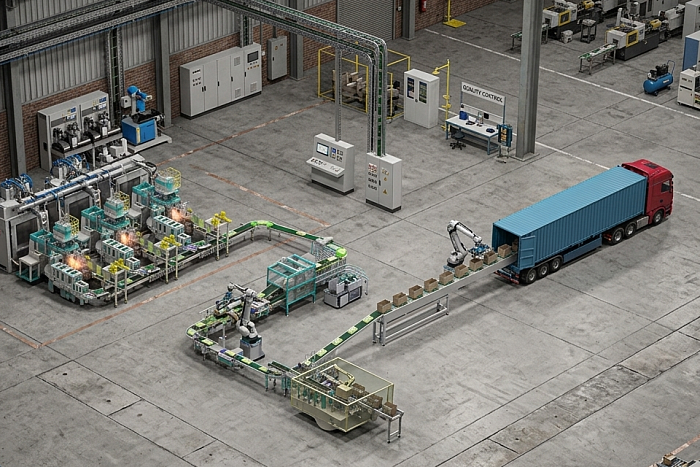

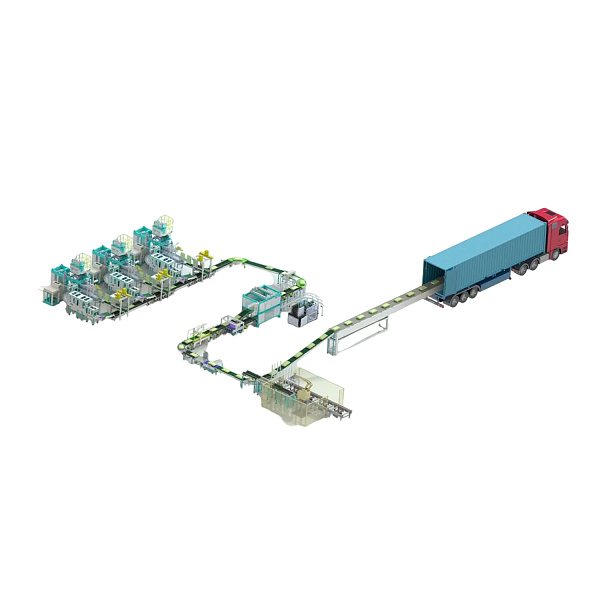

Автоматическая упаковочная линия (Вариант 1) представляет собой комплект оборудования, построенный по модульному принципу. Линия состоит из нескольких функционально независимых, но конструктивно сочленяемых агрегатов. Модульная архитектура позволяет адаптировать состав линии под конкретные производственные задачи, тип упаковываемой продукции и требования к финальной таре.
Настраиваемая конструкция каждого модуля обеспечивает изменение геометрических, скоростных и силовых параметров в широком диапазоне. Пользователь (технолог, инженерная служба) получает возможность индивидуально определять последовательность операций, типы захватов, режимы дозирования, параметры термоусадки или укупорки. Линия конфигурируется под конкретные характеристики продукта и упаковочного материала до начала эксплуатации.
При изменении номенклатуры или увеличении объёмов выпуска в линию можно добавить новые модули без замены существующего оборудования. Требуется только стыковка механических интерфейсов и синхронизация систем управления.
Конструкция каждого модуля предусматривает быстросъёмные элементы и предустановленные программные профили (рецепты) для разных типов упаковки. Перенастройка выполняется через интерфейс управления без демонтажа узлов.
Линия работает с полимерной плёнкой, бумагой, фольгой, комбинированными материалами. Параметры натяжения, температуры сварки и давления прижима регулируются независимо для каждого материала.
Все модули управляются с одного пульта. Отсутствие необходимости координировать работу разнородных устройств вручную снижает вероятность рассогласования и брака.
Встроенная система контроля фиксирует отклонения параметров (отсутствие заготовки, перекос плёнки, отклонение дозы) и выдаёт сигнал до возникновения брака. При критических ошибках линия выполняет контролируемый останов всех модулей с сохранением синхронизации для последующего перезапуска; локализация неисправности производится по данным ПЛК.
ПЛК непрерывно вычисляет текущую производительность (фактическое количество упаковок в единицу времени) и сравнивает с заданием. При отклонениях, вызванных изменением свойств материала или загрузкой оператора, контроллер плавно изменяет задание на скорость сервоприводам основного транспортера, сохраняя синхронность остальных модулей.
Сервопривод оценивает момент по току. При превышении порогового значения (например, при застревании упаковки) ПЛК в течение 10–30 миллисекунд инициирует реверсивное движение механизма на заданный угол, после чего повторяет попытку продвижения. Если после трёх последовательных попыток сопротивление не устранено, система выдает сигнал аварийной остановки линии. Оператор локализует неисправность по данным журнала ошибок ПЛК (какой узел превысил момент и не вышел на позицию).
Традиционные линии требуют механического соединения валов или жёсткой кинематической связи между узлами. В данной линии синхронизация реализована программно: по сигналу ведущего сервопривода (например, главного транспортера) остальные сервоприводы отрабатывают свои углы поворота с заданным фазовым сдвигом. Это упрощает изменение компоновки линии и исключает износ механических передач.
Система связи собирает статистику времени отклика сервоприводов, частоты ошибок позиционирования и дрейфа датчиков. При обнаружении тренда к ухудшению параметров (например, увеличение времени выхода на позицию) ПЛК генерирует предупредительное сообщение о необходимости профилактического обслуживания конкретного узла. Данный функционал реализуется на ПЛК с достаточным объёмом памяти или на внешнем edge-устройстве, интегрированном в сеть.
Оборудование подходит для упаковки:
Конфигурация линии, количество модулей и их порядок определяются на этапе проектирования на основании опросного листа, что исключает наличие неиспользуемых функций или недостающей оснастки.
