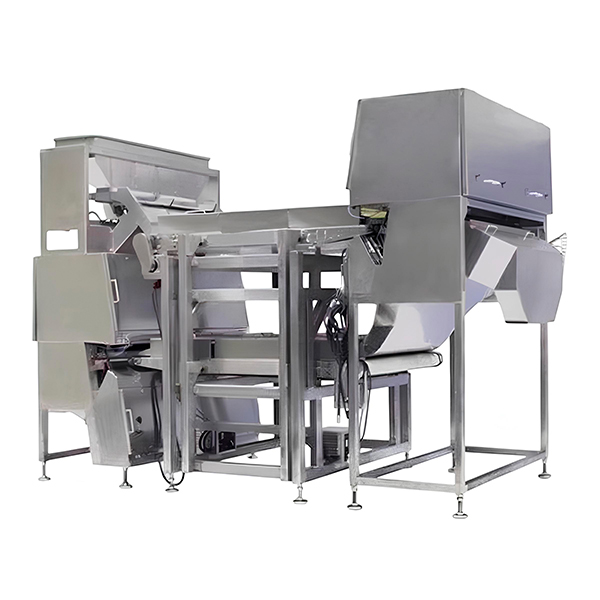

Ленточный фотосепаратор Mia Hawit 6SXL-1200 представляет собой высокотехнологичное оборудование для оптической сортировки сыпучих продуктов. Он предназначен для предприятий, работающих с большими объемами сельскохозяйственной и пищевой продукции. Основная задача машины — автоматическое удаление дефектных частиц, посторонних включений и материалов с отклонениями по цвету, форме или текстуре.
Mia Hawit 6SXL-1200 — это высокопроизводительный ленточный оптический сортировщик, разработанный для интенсивной переработки пищевых и непищевых сыпучих продуктов. Оборудование объединяет передовые технологии машинного зрения, многопозиционную систему освещения и интеллектуальное программное обеспечение, чтобы обеспечить беспрецедентное качество сортировки, сократить ручной труд и снизить эксплуатационные расходы.
Модель 6SXL-1200 входит в одну серию с аппаратами 6SXL-1200 II, 6SXL-600 и 6SXL-300, что позволяет подобрать оптимальную конфигурацию под разные объемы производства. Однако флагманская версия 6SXL-1200 ориентирована на крупные агропромышленные и перерабатывающие предприятия, где критически важны пропускная способность, точность и стабильность результата.
Фотосепаратор обеспечивает значительный рост качества сортировки благодаря многокамерной оптической системе. Каждая единица продукта анализируется с разных ракурсов, что позволяет выявлять дефекты, незаметные при одностороннем осмотре. Даже мелкие цветовые аномалии, механические повреждения или обесцвеченные участки не ускользают от внимания сенсоров.
В основе работы фотосепаратора лежит передовая технология оптической визуализации. Продукт подается на быстроходную транспортерную ленту, которая равномерно распределяет частицы в один слой. В зоне контроля каждый объект сканируется с нескольких ракурсов одновременно (многоугловой анализ).
Система высокочувствительных камер и процессоров в реальном времени анализирует:
● Цвет (оттенки, насыщенность, включения другого тона).
● Форму и размер (некондиционные по геометрии фракции).
● Структуру поверхности (трещины, вмятины, повреждения).
● Степень зрелости (для ягод, орехов, семян).
● Посторонние включения (стекло, камешки, частицы пластика, насекомые).
Одна из лучших распознающих японских HD-камер, разработанная ведущим международным производителем оптики, индивидуально под заказ HAWIT MIA.
ССD RGB матрица с разрешением 5400 пикселей, обеспечивает скорость чтения 19/26 мегапикселей в секунду. Небольшие размеры сенсоров обеспечивают высокую четкость изображения, и минимальный уровень помех обрабатываемого изображения.
Система подсветки была изготовлена индивидуально для компании hawit mia, по особым техническим характеристикам.
Поставляется система на базе процессора SOC, сравнительно с платформами DSP, тактовая частота работы процессора увеличена в пять раз, скорость обработки поступающих данных поднялась в четыре раза. Процессор позволяет осуществлять обработку сложных объемных высокоскоростных данных, и обеспечивает высокую надежность. При этом компоненты системы выполнены с большим запасом прочности и производительности, не требуют дополнительного отведения тепла в виде жидкостного охлаждения.
Информация выводится на цветной сенсорный экран, поддерживающий операционный режим на множестве языков, в том числе и русский язык. Управление возможно непосредственно как с экрана дисплея, так и удаленным доступом. Удаленный доступ позволяет управлять процессами сортировки, настройками оборудования и другими операциями.
| Модель | Размер | Выход | Напряжение питания | Мощность | Вес |
|---|---|---|---|---|---|
| 6SXL-300 | 3500*1100*2000 | 0.3-0.5 | -220V/50HZ | 1.5 | 0.76 |
| 6SXL-600 | 3500*1500*2000 | 0.5-1.0 | -220V/50HZ | 1.8 | 0.97 |
| 6SXL-1200 | 3500*2150*2000 | 1.0-2.0 | -220V/50HZ | 3.0 | 1.38 |
| 6SXL-1200 II | 4000*2550*2850 | 1.0-2.5 | -220V/50HZ | 6.5 | 3.17 |

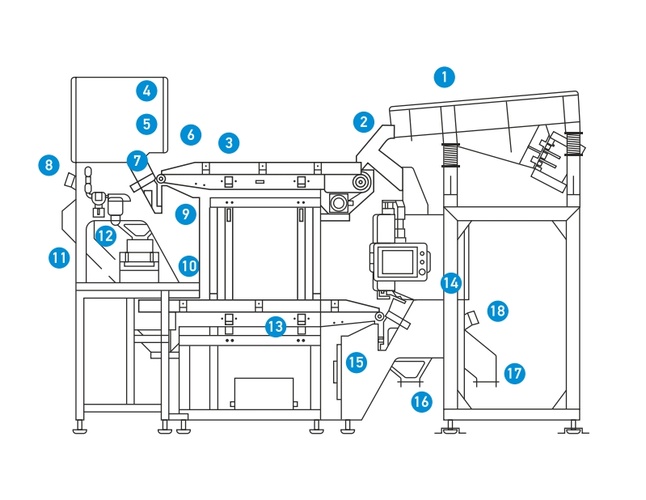

Сырьё поступает в накопительный бункер фотосепаратора, затем через подающий лоток и жёлоб равномерно направляется на верхний конвейер (ленточный транспортёр).
Ленточный транспортёр распределяет частицы в один слой, исключая перекрытие объектов. Далее продукт переходит в зону свободного падения между верхним конвейером и нижним конвейером.
В зоне обследования продукт сканируется верхней и нижней камерами высокого разрешения. Для равномерной подсветки используются верхний свет, нижний свет и фоновая подсветка. Система анализирует цвет, форму, структуру поверхности и степень зрелости. При наличии посторонних включений (стекло, камешки, насекомые) или дефектов фиксируется отклонение.
По сигналу процессора эжектор (пневматическое сопло) направляет кратковременную струю сжатого воздуха на дефектный объект, изменяя его траекторию. Неликвидный продукт отправляется в патрубок верхнего схода отхода или нижнего схода отхода (в зависимости от зоны падения).
Качественное сырьё, не подвергшееся воздействию эжектора, продолжает свободное падение и попадает в верхний приемник (патрубок годного продукта). Система аспирации удаляет лёгкие примеси (пыль, шелуху) на всех этапах. Устройство очистки стекла автоматически поддерживает чистоту оптических элементов.
